EtherNet/IP™ In-cabinet System – Inovativna rešitev za optimizirane krmilne omare
Sodobne aplikacije zahtevajo optimizacijo prostora, enostavno namestitev in diagnostiko naprav v krmilnih omarah. Novi EtherNet/IP™ in-cabinet sistem predstavlja inovativno rešitev, ki v celoti izpolnjuje te zahteve.
Kaj je EtherNet/IP in-cabinet?
To je stroškovno učinkovita rešitev za krmilne omare, ki omogoča varen in neposreden dostop do ključnih podatkov naprav – kot so identifikacija, obratovalno stanje, diagnostika ali informacije za vzdrževanje. Vse to brez potrebe po kompleksnem ožičenju med PLC-ji in posameznimi komponentami.
EtherNet/IP in-cabinet sistem uporablja linearno vodilno topologijo (bus) in omogoča povezovanje več deset naprav na relativno velikih razdaljah. Naprave, povezane na vodilo, se samodejno prikažejo v programskem okolju Studio 5000, kar bistveno poenostavi njihovo konfiguracijo in zagon.
Za koga je namenjen EtherNet/IP™ in-cabinet sistem?
Ta rešitev je idealna za:
- izdelovalce strojev
- sistemske integratorje
- ter vse, ki iščejo modularno, fleksibilno in prostorsko varčno rešitev za krmilne omare, z visoko stopnjo standardizacije in možnostjo neposredne povezave na industrijsko omrežje EtherNet/IP
EtherNet/IP In-cabinet rešitev je mrežna rešitev, zasnovana za montažo znotraj krmilnih omar, ki omogoča enostavno, modularno in skalabilno ožičenje naprav v industrijski avtomatizaciji. Uporablja industrijski protokol EtherNet/IP™ (Ethernet Industrial Protocol), ki omogoča komunikacijo v realnem času med napravami, kot so senzorji, tipke, motorni zaganjalniki, PLC-ji ali HMI-ji, preko standardne Ethernet infrastrukture.
Ključne tehnične značilnosti in prednosti
1. Enostavna integracija
EtherNet/IP omogoča povezovanje krmilnih elementov na OT nivoju z IT sistemi višjega nivoja. Dostop do podatkov s proizvodnega obrata je mogoč v realnem času, kar olajša upravljanje naprav, nadzor in prediktivno vzdrževanje.

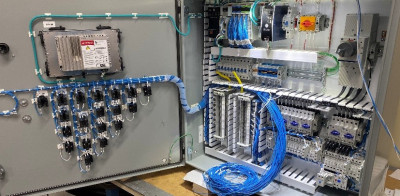

2. Manj ožičenja in hitrejša namestitev
Zamenjava točko-točko ožičenja z mrežno komunikacijo zmanjša število žic znotraj krmilne omare. Rešitev uporablja en sam ploski kabel , ki prenaša tako podatke kot napajanje. To poenostavi namestitev, zmanjša tveganje napak pri ožičenju in skrajša čas zagona.

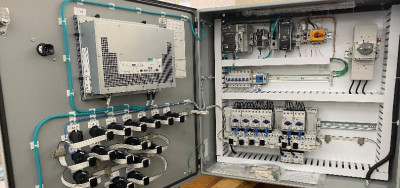

3. Kompaktnost sistema
Kompaktne dimenzije komponent in podpora modularnim povezavam omogočajo manjše dimenzije krmilnih omar. Manjše ohišje pomeni prihranke pri materialu, prostoru za montažo in stroških namestitve.
4. Diagnostika in konfiguracija

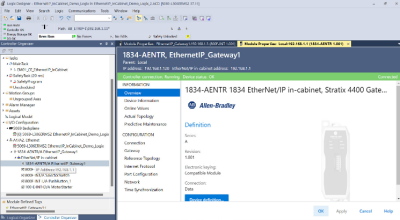

Sistem je popolnoma integriran z okoljem Studio 5000 Logix Designer®, kar omogoča:
- samodejno prepoznavanje naprav
- konfiguracijo modulov in dodeljevanje naslovov
- dostop do operativnih in diagnostičnih podatkov na ravni naprav
Podpora za skalabilno topologijo
EtherNet/IP In-cabinet Solution podporuje multi-drop topologii s možností připojení max. 40 zařízení na jedné větvi do vzdálenosti 25 m. To umožňuje flexibilní návrh síťové architektury přímo uvnitř rozváděče, bez nutnosti dalších přepínačů nebo samostatného napájení.
Trajnost in učinkovitost
Z zmanjšanjem ožičenja, zmanjšanjem dimenzij ter optimizacijo porabe energije sistem prispeva k okolju prijaznemu in energijsko učinkovitemu pristopu k načrtovanju omar. Tehnično je primeren za primere, kjer so prostorske omejitve, hitra montaža in zanesljiva povezljivost več naprav ključnega pomena.
Rešitev EtherNet/IP za vgradnjo v omare predstavlja robustno, standardizirano in tehnično učinkovito rešitev za načrtovanje in izvedbo krmilnih omar v industrijski avtomatizaciji. Omogoča zanesljivo komunikacijo v omrežju, enostavno konfiguracijo ter popolno integracijo s programsko opremo Rockwell Automation. Zaradi svoje modularnosti in učinkovitosti je primerna tako za nove namestitve kot tudi za posodobitve obstoječih sistemov.

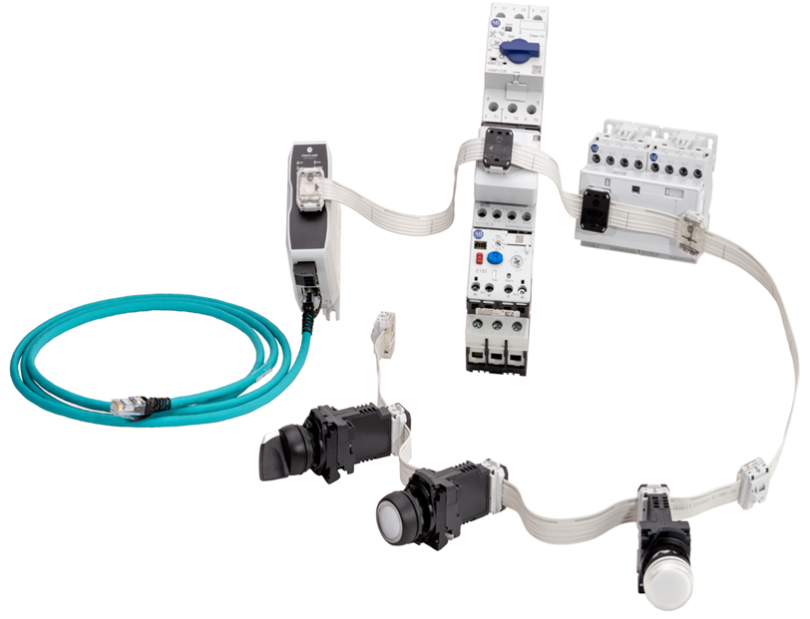

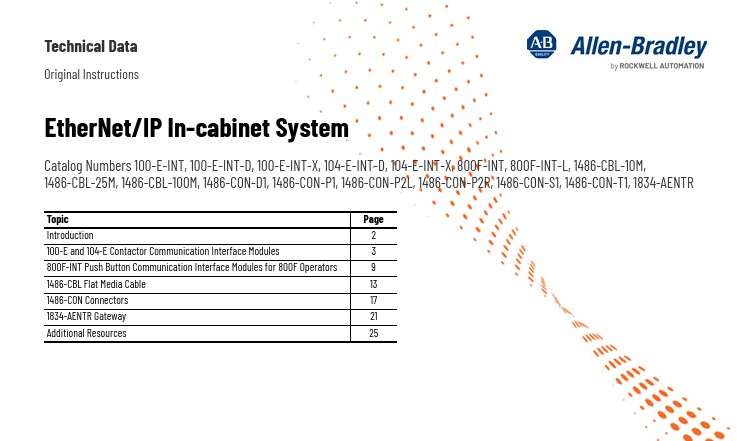

Komponente sistema:
Sistem sestavlja več ključnih elementov, ki skupaj tvorijo popolnoma integrirano in modularno platformo:
- Omrežni vmesnik – poveže naprave z nadrejenim Ethernet omrežjem in služi tudi kot vir napajanja
- Ploščati kabel – prenaša podatke in napajanje
- Komunikacijski moduli za kontaktorje – za povezovanje močnostnih komponent
- Komunikacijski moduli za krmilne elemente – za povezovanje tipk serije 800F
- Priključni konektorji – za povezavo komunikacijskih modulov s ploščatim kablom
Priključni konektorji – za povezavo komunikacijskih modulov s ploščatim kablom

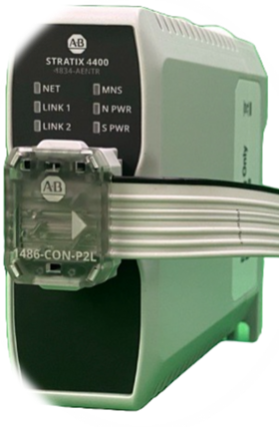

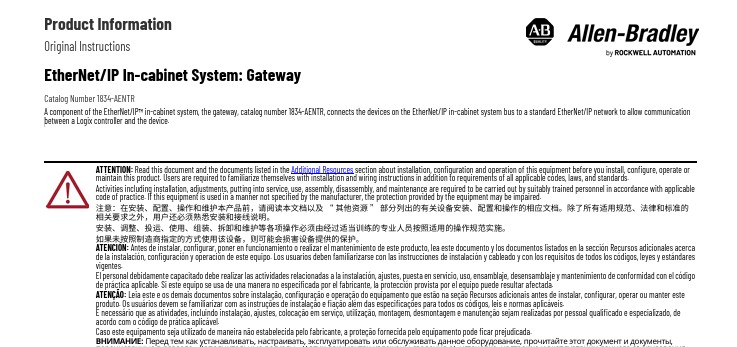

Prehod 1834-AENTR služi kot glavni vir napajanja in komunikacijsko vozlišče za sistem EtherNet/IP™ v omari. Povezuje naprave na internem vodilu s standardnim industrijskim Ethernet omrežjem ter zagotavlja komunikacijo med krmilnim sistemom Logix in posameznimi napravami v omari.
Prehod neprestano spremlja topologijo omrežja ter zaznava spremembe v strukturi ali zaporedju priključenih naprav.
Glavne tehnične lastnosti
- Deluje kot primarni vir napajanja za omrežje EtherNet/IP v omari
- Podpira dva nivoja komunikacije:
- Standardni EtherNet/IP (navzgor – do višjih sistemov)
- EtherNet/IP v omari (navzdol – do komponent v omari)
- Opremljen z dvema RJ45 priključkoma, podpira DHCP, DLR, konfiguracijo IP naslova preko DIP stikal
- Največje število naprav na vodilu: 1 + 39
- Montaža na DIN letev ali na montažno ploščo

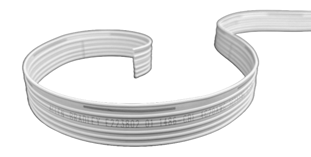

Ploščati kabel Flat Bus: en medij za napajanje in komunikacijo
Večžilni kabel 1486-CBL služi kot enoten prenosni medij za napajanje in podatkovno komunikacijo med napravami v multi-drop topologiji. Vsa vozlišča sistema so povezana na en sam skupni kabel, ki prenaša vse potrebne signale in napajanje. Kabel je na voljo v dolžinah 10, 25 in 100 metrov.
Glavne tehnične lastnosti

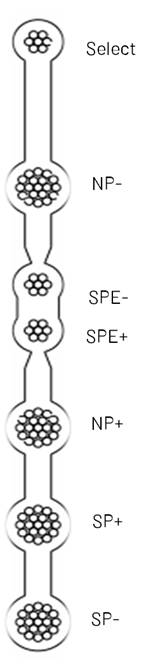

- Ploščati sedem-žilni kabel z določenimi funkcijami vodnikov:
- SPE+ / SPE- (podatkovna komunikacija med napravami)
- NP+ / NP- (napajanje komunikacijskega vmesnika)
- SP+ / SP- (napajanje naprav, npr. tuljav kontaktorjev, indikatorjev)
- Select Line (identifikacija položaja naprave na vodilu)
- Integriran prenos moči in podatkov v enem mediju
- Napajanje naprav z 24VDC
- Kontinuirana / kratkotrajna tokovna zmogljivost: 4 A / 8 A

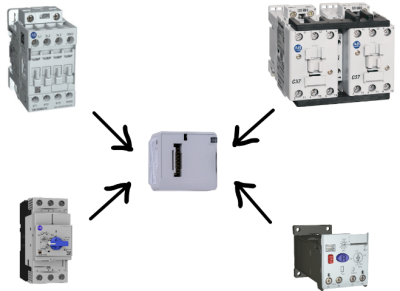

Komunikacijski moduli za kontaktorje – za mrežno integracijo stikalnih in zaščitnih naprav
Komunikacijski vmesniki za kontaktorje omogočajo povezavo motorskih zaščitnih stikal, kontaktorjev in zaščitnih naprav za motorje. Ti moduli spremenijo standardne motorske zaganjalnike za direktni zagon v pametne naprave, ki jih je mogoče enostavno nadzorovati in spremljati iz krmilnega sistema brez dodatne napeljave.
- Podpira kontaktorje 100-E z nazivnimi tokovi od 9 do 96 A
- Za aplikacije z zamenljivimi in nezamenljivimi smermi vrtenja
- Namestitev brez orodja – moduli se povežejo neposredno na čelno stran kontaktorja
-
- Minimalna poraba energije
- Napetostne kode: EJ, KJ
- Konfiguracija v Studio 5000 Logix Designer, vidna v komunikacijskem orodju FTLinx
- Intuitivna konfiguracija modula preko razširitvenega profila (Add-On Profile – AOP)

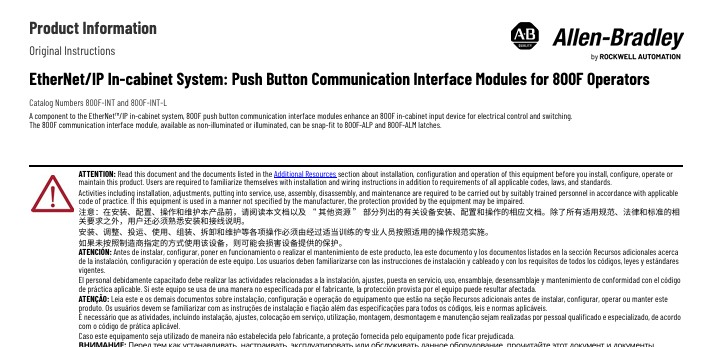

Komunikacijski moduli za tipkovni program serije 800F – za mrežno integracijo krmilnih in signalnih naprav
Komunikační moduly pro ovládací prvky řady 800F slouží pro připojení neprosvětlených i prosvětlených tlačítek, přepínačů, signálek včetně e-stop tlačítek. Umožňují detekovat aktuální stav ovladače (např. stisknutí tlačítka) a okamžitě jej přenášet po síti do řídicího systému bez potřeby samostatného kabelového vedení.Komunikacijski moduli za serijo 800F se uporabljajo za povezavo osvetljenih in neosvetljenih tipk, stikal, indikatorjev, vključno z gumbi za zaustavitev v sili. Omogočajo zaznavo trenutnega stanja operaterja (npr. pritiska tipke) in takojšen prenos podatkov preko omrežja v krmilni sistem brez potrebe po ločenih napeljavah.
Glavne tehnične lastnosti:
- Na voljo dve izvedbi:
- Brez osvetlitve
- Z univerzalno RGB osvetlitvijo
- Preprosta namestitev s pripenjanjem na obstoječi priključni blok 800F-ALP ali 800F-ALM
- Možnost dodatne namestitve standardnih kontaktnih blokov 800F-X10 ali 800F-X01
- Konfiguracija v Studio 5000 Logix Designer, vidna v komunikacijskem orodju FTLinx
- Intuitivna konfiguracija modula preko razširitvenega profila (Add-On Profile – AOP)
Ploščati priključki 1486-CON – zanesljiva in enostavna povezava za sistem EtherNet/IP
Posebni priključki se uporabljajo za povezavo posameznih komponent na ploščati kabel vodila. Zagotavljajo mehansko in električno povezavo med komunikacijskim prehodom in končnimi napravami na internem vodilu ter omogočajo distribucijo napajanja vsem priključenim napravam.
Ključne lastnosti in prednosti
- Različne vrste priključkov omogočajo optimalno usmerjanje kabla glede na način povezave
- Multi-keying preprečuje napačno uporabo priključkov ali obrnjeno namestitev
- Inovativni pokrovi priključkov
- Mehanizem zaklepanja za enostavno odpiranje, montažo in ponovno zapiranje
- Jasne laserske oznake za natančno pozicioniranje in usmeritev kabla
- Prozorni pokrovi na izvedbah P2L, P2R, S1 in T omogočajo vizualni pregled priključitev brez razstavljanja
- Zaščitne čeljusti na priključkih podpirajo uporabo različnih orodij za stiskanje ob ohranjanju enakomernega spoja – kar zagotavlja zanesljive in varne povezave
Sodobna industrijska avtomatizacija zahteva vse večjo učinkovitost, prilagodljivost in preglednost. Nove tehnologije poenostavljajo ožičenje omar, pospešujejo montažo ter izboljšujejo upravljanje in diagnostiko naprav – in ta rešitev sledi enaki smeri.
Ne glede na to, ali načrtujete nov projekt ali optimizirate obstoječe omare, sistem EtherNet/IP™ v omari ponuja prilagodljivost, učinkovitost in varnost brez kompromisov.
Integracija komunikacijskih funkcij neposredno v komponente prinaša dodano vrednost v smislu prihranka časa, prostora in stroškov. Hkrati omogoča lažjo širitev sistema, večjo zanesljivost delovanja ter dostop do ključnih podatkov v realnem času.
Takšen pristop zagotavlja trdno osnovo za gradnjo inteligentnih in trajnostnih rešitev avtomatizacije, ki izpolnjujejo trenutne in prihodnje zahteve proizvodnje.
Za več informacij o sistemu EtherNet/IP v omari se obrnite na naš tehnični oddelek.
